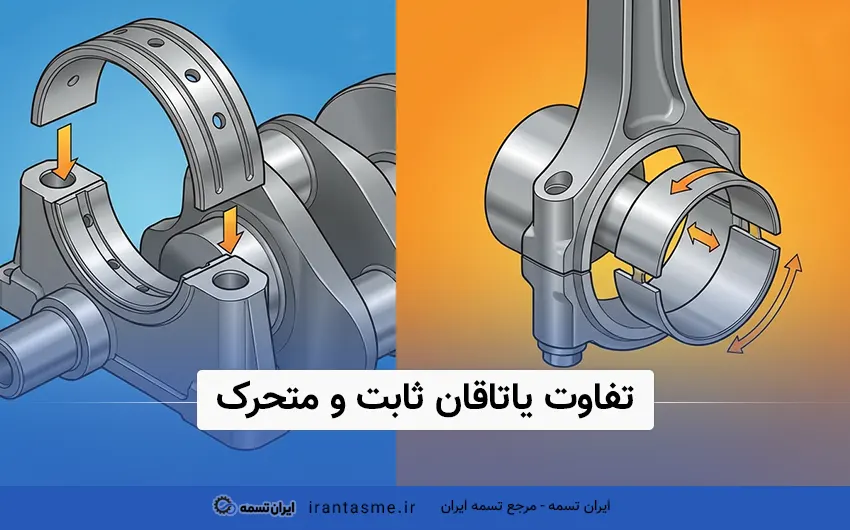

تفاوت یاتاقان ثابت و متحرک

تفاوت یاتاقان ثابت و متحرک

در دنیای پیچیده و دقیق مهندسی خودرو، موتور به عنوان قلب تپنده، از صدها قطعه متحرک و ثابت تشکیل شده که در هماهنگی کامل با یکدیگر، نیروی لازم برای حرکت را تولید می‌کنند. در این میان، “یاتاقان‌ها” نقشی حیاتی و اغلب نادیده گرفته شده را ایفا می‌کنند. این قطعات که به طور کلی وظیفه کاهش اصطکاک و تسهیل حرکت بین دو سطح را بر عهده دارند، در موتور خودرو به دو دسته اصلی تقسیم می‌شوند: یاتاقان ثابت و یاتاقان متحرک.

گرچه از نظر ساختاری شباهت‌هایی به هم دارند، اما تفاوت‌های بنیادین در محل قرارگیری، وظیفه و نحوه عملکرد، این دو قطعه را از یکدیگر متمایز می‌سازد. درک این تفاوت‌ها برای هر علاقه‌مند به دنیای خودرو و مکانیک، امری ضروری است. این مقاله با رعایت اصول سئو و با ارائه جزئیات کامل، به بررسی جامع تفاوت‌های یاتاقان ثابت و متحرک می‌پردازد.

یاتاقان (Bearing) چیست؟ بستری برای حرکت روان

پیش از ورود به جزئیات، لازم است تعریفی کلی از یاتاقان در موتور خودرو داشته باشیم. یاتاقان، یک پوسته نازک و نیم‌دایره‌ای شکل است که معمولاً از لایه‌های مختلف فلزی ساخته می‌شود. لایه بیرونی از فولاد یا برنز برای استحکام و لایه داخلی از فلزات نرم‌تری مانند آلیاژ بابیت (ترکیبی از قلع، سرب، مس و آنتیموان) تشکیل شده است. وظیفه اصلی این قطعه، ایجاد یک سطح لغزنده بین دو قطعه فلزی بزرگتر (مانند میل‌لنگ و بلوک سیلندر یا میل‌لنگ و شاتون) است تا:

• کاهش اصطکاک: از سایش و خوردگی قطعات اصلی جلوگیری کند.
• تنظیم لقی: فاصله استاندارد و میکرومتری بین قطعات متحرک را حفظ نماید.
• تحمل بار: نیروهای شعاعی و محوری ناشی از احتراق و حرکت را تحمل کند.

این عملکرد حیاتی توسط یک لایه نازک روغن که تحت فشار در میان یاتاقان و محور در جریان است، تکمیل می‌شود.

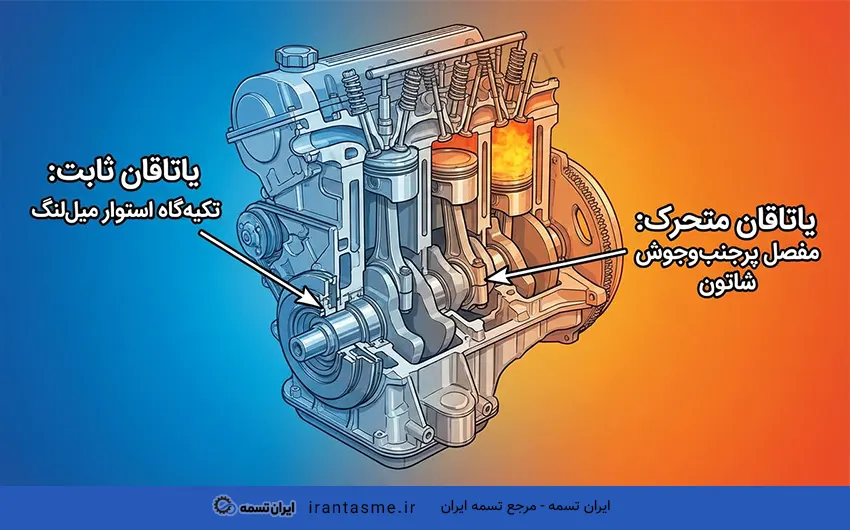

یاتاقان ثابت (Main Bearing) چیست؟

همانطور که از نامش پیداست، یاتاقان ثابت، به بخش ثابتی از موتور، یعنی بلوک سیلندر متصل می‌شود. این یاتاقان‌ها تکیه‌گاه‌های اصلی میل‌لنگ هستند و به آن اجازه می‌دهند تا با کمترین اصطکاک، حول محور اصلی خود بچرخد.

ویژگی‌های کلیدی یاتاقان ثابت:

• محل قرارگیری: بین محورهای اصلی میل‌لنگ و نشیمنگاه‌های تعبیه شده در بلوک سیلندر قرار می‌گیرد.
• وظیفه اصلی: حفظ موقعیت میل‌لنگ در راستای عمودی و کنترل حرکت طولی (محوری) آن. در واقع، این یاتاقان‌ها مانع از حرکت بیش از حد میل‌لنگ به جلو و عقب می‌شوند.
• ساختار: این یاتاقان‌ها معمولاً دارای سوراخ و شیارهای روغن هستند. روغن موتور از طریق این منافذ به سطح داخلی یاتاقان رسیده و فیلم روغن لازم برای چرخش روان میل‌لنگ را فراهم می‌کند.
• تعداد: در موتورهای ۴ سیلندر خطی که رایج‌ترین نوع موتورها هستند، معمولاً از ۵ عدد یاتاقان ثابت استفاده می‌شود (یکی در هر انتها و سه عدد در میان).
• یاتاقان بغل ثابت (یاتاقان کف‌گرد): یکی از یاتاقان‌های ثابت (معمولاً یاتاقان وسطی) دارای لبه‌هایی در کناره‌ها است که به آن “یاتاقان بغل” یا “کف‌گرد” می‌گویند. این لبه‌ها مسئول کنترل مستقیم حرکت محوری (جلو و عقب رفتن) میل‌لنگ هستند.

یاتاقان متحرک (Connecting Rod Bearing) چیست؟

یاتاقان متحرک که به آن “یاتاقان شاتون” نیز گفته می‌شود، برخلاف یاتاقان ثابت، به یک قطعه متحرک، یعنی شاتون متصل است. شاتون قطعه‌ای است که پیستون را به میل‌لنگ وصل کرده و حرکت خطی (رفت و برگشتی) پیستون را به حرکت دورانی میل‌لنگ تبدیل می‌کند.

ویژگی‌های کلیدی یاتاقان متحرک:

• محل قرارگیری: بین انتهای بزرگ شاتون و محورهای لنگ (متحرک) میل‌لنگ قرار می‌گیرد.
• وظیفه اصلی: ایجاد یک اتصال چرخشی روان بین شاتون و میل‌لنگ و تحمل نیروهای عظیم ناشی از احتراق که از پیستون به میل‌لنگ منتقل می‌شود. همچنین لقی بین این دو قطعه را تنظیم می‌کند.
• ساختار: این یاتاقان‌ها از نظر ظاهری بسیار شبیه به یاتاقان‌های ثابت هستند اما یک تفاوت مهم دارند: در حالی که یاتاقان ثابت در جای خود محکم است و میل‌لنگ درون آن می‌چرخد، یاتاقان متحرک همراه با شاتون، حول محور میل‌لنگ حرکت دورانی-صفحه‌ای انجام می‌دهد. این یاتاقان‌ها معمولاً فاقد سوراخ روغن بوده و تنها دارای شیار برای توزیع روغن هستند.
• حرکت پیچیده: میل‌لنگ در یاتاقان متحرک کاملاً آزاد است و این یاتاقان است که حرکت رفت و برگشتی پیستون را به حرکت دورانی تبدیل می‌کند.

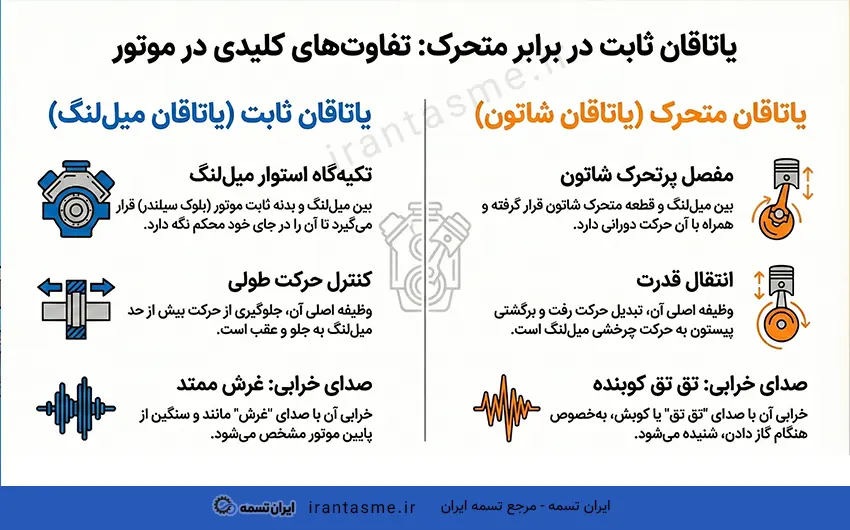

جدول مقایسه‌ای، تفاوت‌های کلیدی یاتاقان ثابت و متحرک

برای درک بهتر، تفاوت‌های اساسی بین این دو قطعه حیاتی را در جدول زیر خلاصه کرده‌ایم:

علائم خرابی یاتاقان و “یاتاقان زدن”

اصطلاح رایج “یاتاقان زدن” به معنی از بین رفتن لایه نرم داخلی یاتاقان و تماس فلز با فلز است. این اتفاق می‌تواند به دلایل مختلفی از جمله کیفیت پایین یا کمبود روغن، خرابی پمپ روغن، افزایش بیش از حد دمای موتور یا پایان عمر مفید قطعه رخ دهد.

• خرابی یاتاقان ثابت: معمولاً با یک صدای غرش مانند و سنگین از قسمت پایینی موتور همراه است که با بالا رفتن دور موتور، شدت آن بیشتر می‌شود.
• خرابی یاتاقان متحرک: نشانه‌ی بارز آن، شنیدن صدای تق تق یا کوبیدن است که به خصوص در هنگام شتاب‌گیری و زمانی که موتور تحت بار است، به وضوح به گوش می‌رسد.

در هر دو حالت، روشن شدن چراغ روغن و کاهش قدرت موتور از دیگر علائم هشداردهنده هستند. نادیده گرفتن این علائم می‌تواند منجر به آسیب‌های جدی و پرهزینه به شاتون، میل‌لنگ و حتی بلوک سیلندر شود.

نتیجه‌گیری

یاتاقان ثابت و متحرک، دو بازیگر کلیدی در ارکستر پیچیده موتور احتراقی هستند. یکی به عنوان تکیه‌گاهی استوار، پایداری و موقعیت محور اصلی قدرت (میل‌لنگ) را تضمین می‌کند و دیگری به عنوان مفصلی پرتحرک، انرژی خطی حاصل از احتراق را به نیروی دورانی مورد نیاز برای حرکت تبدیل می‌نماید. گرچه در ظاهر شبیه به هم هستند، اما تفاوت در موقعیت، وظیفه و نوع حرکت، نقش منحصربه‌فرد هر یک را در سلامت و عملکرد موتور تعریف می‌کند. شناخت این تفاوت‌ها، گامی مهم در درک عمیق‌تر سازوکار موتور و اهمیت نگهداری صحیح از آن، به ویژه سیستم روانکاری، است.
