راهنمای خواندن شماره فنی تسمه ها در خودرو

تسمه‌ها، این نوارهای لاستیکی به ظاهر ساده، در واقع شریان‌های حیاتی موتور خودروی شما هستند که وظیفه انتقال قدرت و هماهنگ‌سازی اجزای مختلف را بر عهده دارند. از تنظیم زمان‌بندی دقیق احتراق گرفته تا به کار انداختن دینام، پمپ هیدرولیک و سیستم تهویه، همگی به عملکرد صحیح این قطعات وابسته است. اما زمانی که نوبت به تعویض این قطعات مصرفی می‌رسد، با دنیایی از اعداد، حروف و کدها بر روی سطح آن‌ها مواجه می‌شویم که برای بسیاری از افراد، حتی تعمیرکاران، گیج‌کننده به نظر می‌رسد.

این شماره‌های فنی، شناسنامه و هویت تسمه هستند و درک صحیح آن‌ها برای انتخاب قطعه درست و جلوگیری از خسارات سنگین به موتور، امری ضروری است. در این راهنمای جامع، به رمزگشایی این کدها در انواع مختلف تسمه‌های خودرو می‌پردازیم.

اهمیت درک شماره فنی تسمه

انتخاب تسمه اشتباه، حتی با اختلاف جزئی در اندازه، می‌تواند منجر به عواقب جدی شود. شل بودن تسمه باعث لغزش و عدم انتقال صحیح نیرو شده و سفت بودن بیش از حد آن، فشار مضاعفی بر پولی‌ها و یاتاقان‌ها وارد کرده و عمر آن‌ها را به شدت کاهش می‌دهد. در مورد تسمه تایم، این اشتباه می‌تواند فاجعه‌بار باشد و با برهم زدن زمان‌بندی حرکت سوپاپ‌ها و پیستون‌ها، به برخورد این قطعات و آسیب جدی به موتور منجر شود. بنابراین، توانایی خواندن صحیح شماره فنی، کلید انتخاب دقیق و تضمین سلامت پیشرانه خودروی شماست.

انواع تسمه در خودرو

به طور کلی، در خودروهای امروزی با سه نوع اصلی تسمه سروکار داریم:

1. تسمه تایمینگ (Timing Belt): حیاتی‌ترین تسمه موتور که وظیفه هماهنگ‌سازی حرکت میل‌لنگ و میل‌سوپاپ (یا میل‌بادامک‌ها) را بر عهده دارد.
2. تسمه دینام یا تسمه شیاری (Serpentine/V-Ribbed Belt): این تسمه که به آن تسمه پروانه نیز گفته می‌شود، نیروی موتور را به اجزای مختلفی مانند دینام (برای تولید برق)، پمپ هیدرولیک فرمان، کمپرسور کولر و واتر پمپ منتقل می‌کند.
3. تسمه V شکل یا ذوزنقه‌ای (V-Belt): در خودروهای قدیمی‌تر برای هر قطعه یک تسمه V شکل جداگانه استفاده می‌شد، اما امروزه کاربرد آن‌ها محدودتر شده است.

هر یک از این تسمه‌ها، سیستم کدگذاری منحصربه‌فرد خود را دارند.

رمزگشایی شماره فنی تسمه تایم

تسمه تایم به دلیل نقش حیاتی‌اش، دارای کدگذاری بسیار دقیقی است. این کدها معمولاً ترکیبی از اعداد و حروف هستند که اطلاعاتی نظیر تعداد دندانه‌ها، پروفیل دندانه و عرض تسمه را مشخص می‌کنند.

بیایید یک مثال رایج را بررسی کنیم: 107YU22 (شماره فنی تسمه تایم پراید، تیبا و کوییک)

• 107 (سه رقم اول): این عدد بیانگر تعداد دندانه‌های تسمه است. در این مثال، تسمه دارای 107 دندانه است.
• YU (دو حرف میانی): این حروف نوع و پروفیل دندانه را مشخص می‌کنند. شکل، ارتفاع و فاصله دندانه‌ها در پروفیل‌های مختلف (مانند RU, YU, S8M, HTD) متفاوت است و باید دقیقاً مطابق با پولی‌های موتور باشد.
• 22 (دو رقم آخر): این عدد عرض تسمه را بر حسب میلی‌متر نشان می‌دهد. در این مورد، عرض تسمه 22 میلی‌متر است.

جدول شماره فنی تسمه تایم برخی خودروهای رایج:

توجه داشته باشید که این جدول فقط تعداد دندانه‌ها را نشان می‌دهد و برای خرید باید به پروفیل و عرض تسمه نیز دقت کنید.

خواندن شماره فنی تسمه دینام (شیاری)

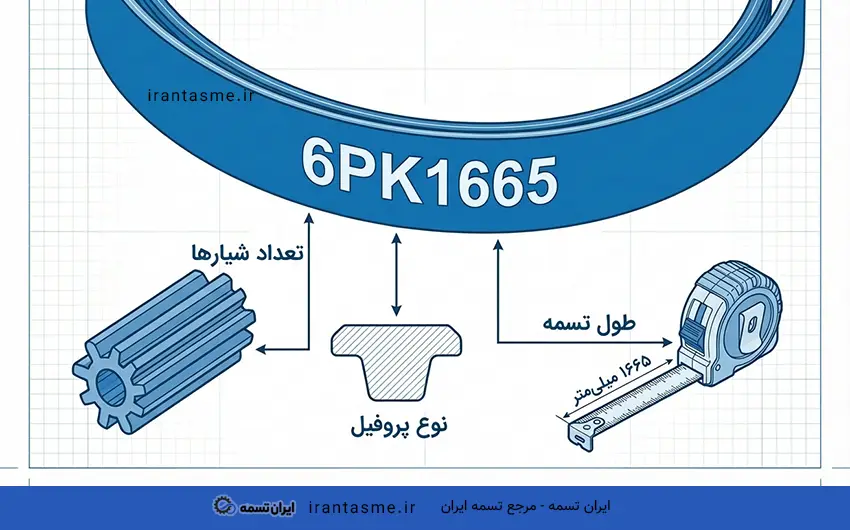

این تسمه‌ها که به دلیل ظاهرشان به تسمه مارپیچ نیز معروف هستند، سیستم کدگذاری ساده‌تری دارند. برای مثال، کد 6PK1665 (مربوط به پژو 405) را در نظر بگیرید.

• 6 (عدد اول): این عدد نشان‌دهنده تعداد شیارها (یا خطوط برجسته) روی تسمه است.

• PK (حروف میانی): این حروف نوع پروفیل شیار را مشخص می‌کنند. پروفیل PK استاندارد رایج در خودروهاست.
• 1665 (عدد آخر): این عدد طول مؤثر تسمه را بر حسب میلی‌متر نشان می‌دهد. بنابراین، طول این تسمه 1665 میلی‌متر یا 166.5 سانتی‌متر است.

بنابراین، با داشتن این کد، شما به دنبال یک تسمه دینام با 6 شیار و طول 1665 میلی‌متر با پروفیل استاندارد PK خواهید بود.

تفسیر شماره فنی تسمه V شکل

این تسمه‌ها که مقطع ذوزنقه‌ای دارند، با یک حرف انگلیسی و یک عدد مشخص می‌شوند. برای مثال: A42

• A (حرف اول): این حرف نوع مقطع تسمه را نشان می‌دهد. حروف مختلف (مانند A, B, C) بیانگر عرض و ارتفاع متفاوت مقطع تسمه هستند.
• 42 (عدد): این عدد طول مؤثر تسمه را نشان می‌دهد که معمولاً بر حسب اینچ است. بنابراین، A42 یک تسمه از نوع A با طول 42 اینچ است.

گاهی در تسمه‌های V شکل صنعتی، کدهایی مانند SPA1250 را می‌بینید. در اینجا، “SP” به معنای مقطع باریک (Narrow Section) و “A” نوع مقطع است و “1250” طول را بر حسب میلی‌متر نشان می‌دهد.

اهمیت تاریخ تولید، تاریخ انقضای تسمه

علاوه بر شماره فنی، یکی از مهم‌ترین اطلاعات حک شده روی تسمه، تاریخ تولید آن است. تسمه‌ها از مواد لاستیکی ساخته شده‌اند که به مرور زمان، حتی در انبار و بدون استفاده، خاصیت ارتجاعی خود را از دست داده و خشک و شکننده می‌شوند.

• نحوه یافتن تاریخ: تاریخ تولید معمولاً به صورت یک کد عددی مانند “2023/10” (سال و ماه) یا “2318” (هفته هجدهم سال 2023) روی تسمه چاپ می‌شود.
• عمر مفید: عمر انبارداری یک تسمه به طور متوسط بین 3 تا 5 سال است. پس از این مدت، حتی اگر تسمه نو و استفاده نشده باشد، ریسک پاره شدن آن به شدت افزایش می‌یابد.
• نشانه‌ای برای اصالت: عدم وجود تاریخ تولید معتبر روی تسمه می‌تواند یکی از نشانه‌های تقلبی بودن کالا باشد.

نتیجه‌گیری: با دانش خرید کنید

اعداد و حروف روی تسمه‌ها، زبان مشترک جهانی برای شناسایی دقیق این قطعات است. یادگیری این زبان ساده به شما کمک می‌کند تا:

• قطعه صحیح را انتخاب کنید: با ارائه شماره فنی به فروشنده، دقیقاً همان تسمه‌ای را که خودروی شما نیاز دارد، تهیه می‌کنید.
• از خرید قطعات تقلبی اجتناب کنید: آشنایی با فرمت کدها و وجود تاریخ تولید، به شما در تشخیص کالای اصلی از تقلبی کمک می‌کند.
• ایمنی و سلامت خودرو را تضمین کنید: انتخاب تسمه مناسب، از بروز خرابی‌های ناگهانی و پرهزینه جلوگیری کرده و عملکرد بهینه موتور را تضمین می‌کند.

همیشه به یاد داشته باشید که دفترچه راهنمای خودرو و مشاوره با یک مکانیک معتمد، بهترین منابع برای یافتن شماره فنی دقیق تسمه‌های خودروی شما هستند. با صرف کمی وقت برای درک این کدها، می‌توانید با اطمینان خاطر بیشتری رانندگی کنید و از سرمایه خود که همان خودروی شماست، بهتر محافظت نمایید.
