تفاوت تسمه SPZ و SPA و SPB چیست؟ بررسی کامل تفاوت، کاربرد و انتخاب تسمه
آنچه در ادامه میخوانید
اگر موقع خرید تسمه صنعتی با عبارتهایی مثل SPZ، SPA و SPB برخورد کرده باشی، احتمالاً این سؤال برات پیش اومده که اصلاً این حروف و اعداد یعنی چی و مهمتر از اون، چه فرقی بین تسمه SPZ و SPA و SPB وجود داره؟
در نگاه اول ممکنه هر سه تسمه تقریباً شبیه هم به نظر برسن؛ اما واقعیت اینه که پروفیل، ابعاد، ظرفیت انتقال نیرو، سایز پولی و کاربرد این تسمهها با هم فرق داره. به همین دلیل نمیشه فقط بر اساس طول تسمه تصمیم گرفت و مثلاً به جای SPZ، یک تسمه SPA خرید.
اگر بخوای خیلی خلاصه بگیم:
SPZ کوچکترین پروفیل، SPA پروفیل متوسط و SPB پروفیل بزرگتر و قدرتمندتر در خانواده تسمههای V باریک یا Narrow V-Belt هستند.
این تسمهها در دسته تسمههای V شکل باریک صنعتی قرار میگیرن و مطابق استانداردهای رایج از جمله DIN 7753 و ISO 4184 تولید میشن اگه اطلاعات بیشتر میخوای با ایران تسمه تماس بگیر تا مشاورین با ما تماس بگیرن. 02133925292
حالا بریم دقیق بررسی کنیم که تفاوت تسمه SPZ، SPA و SPB چیه، هرکدوم کجا استفاده میشن و موقع خرید کدوم رو باید انتخاب کنیم.
تسمه SPZ چیست؟
تسمه SPZ کوچکترین عضو خانواده تسمههای V باریک SP محسوب میشه.
ابعاد اسمی مقطع SPZ تقریباً 9.7 میلیمتر عرض و 8 میلیمتر ارتفاع هست. به همین دلیل نسبت به SPA و SPB، مقطع کوچکتری داره و معمولاً در سیستمهایی استفاده میشه که فضای نصب محدودتره و توان انتقالی خیلی بالایی نیاز ندارن.
تسمه SPZ رو میتونیم در تجهیزاتی مثل:
- فنها
- پمپها
- کمپرسورهای کوچک
- ماشینآلات صنعتی سبک
- دستگاههای کارگاهی
- بعضی ماشینآلات چوببری
- تجهیزات انتقال نیرو با توان متوسط یا پایین
ببینیم.
یکی از مزیتهای مهم SPZ اینه که میتونه در پولیهای نسبتاً کوچک هم استفاده بشه. در منابع فنی، حداقل قطر پیشنهادی پولی برای SPZ حدود 63 میلیمتر ذکر شده، البته مقدار دقیق به نوع تسمه و شرایط کاری هم بستگی داره.
تسمه SPA چیست؟
بعد از SPZ، به تسمه SPA میرسیم.
ابعاد مقطع SPA تقریباً 12.7 میلیمتر عرض و 10 میلیمتر ارتفاع هست. بنابراین نسبت به SPZ، تسمه بزرگتر و توانمندتری محسوب میشه.
SPA یکی از پروفیلهای بسیار پرکاربرد تسمههای صنعتی محسوب میشه و در بسیاری از سیستمهای انتقال قدرت عمومی دیده میشه.
برای مثال:
- پمپهای صنعتی
- فن و هواکش
- کمپرسورها
- تجهیزات کارخانهای
- ماشینآلات تولیدی
- سیستمهای انتقال قدرت عمومی
- برخی تجهیزات کشاورزی و صنعتی
از کاربردهای رایج این نوع تسمه هستن.
حداقل قطر پولی پیشنهادی برای SPA در برخی کاتالوگهای فنی حدود 90 میلیمتر اعلام شده است.
تسمه SPB چیست؟
اما SPB یک پله از SPA بزرگتره.
مقطع استاندارد SPB حدود 16.3 میلیمتر عرض و 13 میلیمتر ارتفاع داره. بنابراین سطح مقطع و ظرفیت انتقال قدرت اون از SPZ و SPA بیشتره.
SPB بیشتر برای سیستمهایی مناسبه که:
- توان بیشتری منتقل میکنن
- بار کاری بالاتری دارن
- ساعت کاری دستگاه زیاده
- سیستم انتقال نیرو صنعتیتره
- استفاده از تسمههای باریکتر جواب نمیده
کاربردهای SPB میتونه شامل ماشینآلات صنعتی، پمپهای قدرتمند، کمپرسورها، فنهای صنعتی، تجهیزات تولیدی و سیستمهای انتقال قدرت سنگینتر باشه.
حداقل قطر پولی پیشنهادی برای SPB در بعضی مشخصات فنی حدود 140 میلیمتر ذکر شده است.
تفاوت تسمه SPZ و SPA و SPB در یک نگاه
اگر بخوای تفاوت این سه تسمه رو خیلی سریع ببینی، جدول زیر بهترین راهه:
| مشخصات | SPZ | SPA | SPB |
|---|---|---|---|
| نوع تسمه | V باریک | V باریک | V باریک |
| عرض تقریبی مقطع | 9.7 mm | 12.7 mm | 16.3 mm |
| ارتفاع تقریبی | 8 mm | 10 mm | 13 mm |
| اندازه مقطع | کوچک | متوسط | بزرگ |
| ظرفیت انتقال نیرو | کمتر | متوسط | بیشتر |
| اندازه معمول پولی | کوچکتر | متوسط | بزرگتر |
| کاربرد کلی | سبکتر | عمومی و متوسط | صنعتی و سنگینتر |
| استانداردهای رایج | ISO 4184 / DIN 7753 | ISO 4184 / DIN 7753 | ISO 4184 / DIN 7753 |
ابعاد بالا مطابق مشخصات فنی پروفیلهای SP ارائه شدهاند.
تسمه spb
چرا تسمههای SPZ، SPA و SPB با هم فرق دارند؟
اینجا یک نکته مهم وجود داره.
این تفاوت فقط مربوط به عرض تسمه نیست.
هندسه مقطع تسمه، ارتفاع، محل قرار گرفتن لایه مقاوم، سطح تماس تسمه با شیار پولی و ظرفیت تحمل نیرو هم روی عملکرد تسمه تأثیر میذارن.
تسمههای سری SP به عنوان Narrow V-Belt طراحی شدن؛ یعنی نسبت به تسمههای V کلاسیک، مقطع باریکتر و بلندتری دارن و برای انتقال قدرت بیشتر در فضای نسبتاً محدود طراحی شدن.
به زبان خودمونیتر:
فرض کن دو سیستم انتقال نیرو داری که فضای نصب تقریباً مشابهی دارن.
در بعضی شرایط، استفاده از تسمه Narrow V باعث میشه بدون اینکه مجبور باشی سیستم رو خیلی بزرگ کنی، توان بیشتری منتقل بشه.
آیا SPZ از SPA بهتر است؟
نه.
این یکی از اشتباهات رایج موقع خرید تسمه است.
قرار نیست چون SPB بزرگتره، پس همیشه بهتر باشه.
هر تسمه برای پروفیل و شرایط کاری مشخصی طراحی شده.
مثلاً اگر دستگاه شما برای تسمه SPZ طراحی شده، استفاده از SPB الزاماً باعث بهتر شدن عملکرد دستگاه نمیشه؛ چون شیار پولی هم باید متناسب با پروفیل تسمه باشه.
در واقع تسمه و پولی باید با همدیگه هماهنگ باشن.
آیا میتوان تسمه SPZ را به جای SPA استفاده کرد؟
خیر، بهصورت مستقیم نباید این کار رو انجام داد.
حتی اگر طول تسمه یکسان باشه، پروفیل SPZ و SPA یکی نیست.
SPZ حدود 9.7×8 میلیمتر و SPA حدود 12.7×10 میلیمتره. در نتیجه شکل قرارگیری تسمه داخل شیار پولی هم متفاوت میشه.
اگر تسمه و شیار پولی با هم هماهنگ نباشن، ممکنه مشکلاتی مثل:
- سر خوردن تسمه
- افزایش حرارت
- سایش سریع
- کاهش عمر تسمه
- فشار اضافه روی یاتاقان
- کاهش راندمان انتقال نیرو
ایجاد بشه.
پس فقط نگیم:
«این تسمه هم اندازهشه، پس میخوره.»
مقطع تسمه هم به اندازه طول تسمه مهمه.
آیا SPB را میتوان به جای SPA استفاده کرد؟
این مورد هم مثل مثال قبلیه.
SPB مقطع بزرگتری از SPA داره و برای قرار گرفتن صحیح، به شیار پولی متناسب با SPB نیاز داره.
بنابراین اگر سیستم شما برای SPA طراحی شده، نباید صرفاً به خاطر اینکه SPB تحمل نیروی بیشتری داره، اون رو جایگزین کنید.
اول باید بررسی بشه که پولی، توان دستگاه، سرعت چرخش، فاصله محورها و شرایط کاری اجازه این تغییر رو میدن یا نه.
تفاوت SPZ، SPA و SPB از نظر اندازه
یکی از راحتترین روشها برای فهمیدن تفاوت این سه تسمه، نگاه کردن به مقطع اونهاست.
ترتیب اندازه به شکل زیره:
SPZ ← SPA ← SPB
یعنی:
SPZ کوچکتر از SPA
و
SPA کوچکتر از SPB
و در خانواده کامل Narrow V-Belt هم بعد از SPB، پروفیل SPC قرار میگیره که از هر سه بزرگتره.
ابعاد تقریبی:
- SPZ: 9.7 × 8 mm
- SPA: 12.7 × 10 mm
- SPB: 16.3 × 13 mm
- SPC: 22 × 18 mm
تفاوت تسمه SPZ و SPA و SPB از نظر قدرت انتقال
هرچقدر پروفیل تسمه بزرگتر میشه، در شرایط مناسب میتونه توان بیشتری رو منتقل کنه.
ولی اینجا یه نکته خیلی مهم داریم:
نمیشه فقط با نگاه کردن به اسم SPZ یا SPA یا SPB گفت دقیقاً چند کیلووات توان منتقل میکنه.
چون ظرفیت واقعی به عوامل مختلفی بستگی داره، از جمله:
- سرعت دوران
- قطر پولی
- نسبت انتقال
- طول تسمه
- زاویه تماس
- تعداد تسمهها
- شرایط کاری
- فاصله مرکز دو پولی
- نوع دستگاه
- کیفیت تسمه
بنابراین اگر کسی گفت «SPB همیشه فلان مقدار کیلووات رو منتقل میکنه»، بدون بررسی شرایط سیستم نمیشه این عدد رو بهعنوان یک قانون قطعی در نظر گرفت.
تفاوت SPZ و SPA و SPB با تسمههای Z، A و B چیست؟
این قسمت خیلی مهمه چون خیلیها این دو خانواده رو با هم اشتباه میگیرن.
تسمههای:
Z، A، B، C
جزو پروفیلهای کلاسیک V-Belt هستن.
ولی:
SPZ، SPA، SPB، SPC
جزو پروفیلهای Narrow یا باریک محسوب میشن.
با اینکه بعضی ابعادشون به هم نزدیکه، قابل جایگزینی مستقیم نیستن.
مثلاً:
SPZ با Z یکی نیست.
SPA با A یکی نیست.
SPB با B یکی نیست.
حتی اگر عرض بالایی بعضی از این مقاطع به هم نزدیک باشه، ارتفاع و هندسه مقطع متفاوت میتونه باعث تفاوت در نحوه نشستن تسمه داخل پولی بشه.
جدول تفاوت تسمه SPZ با Z، SPA با A و SPB با B
| پروفیل Narrow | پروفیل کلاسیک نزدیک | ابعاد تقریبی Narrow |
|---|---|---|
| SPZ | Z | 9.7 × 8 mm |
| SPA | A | 12.7 × 10 mm |
| SPB | B | 16.3 × 13 mm |
نکته: اینها به معنی «جایگزین مستقیم» نیستن.
یعنی اگر روی دستگاه نوشته شده SPA، نباید بدون بررسی مشخصات دستگاه، صرفاً بر اساس شباهت ابعاد، تسمه A خریداری بشه.
موقع خرید تسمه SPZ، SPA یا SPB به چه چیزهایی توجه کنیم؟
برای خرید تسمه فقط گفتن «یه تسمه SPB میخوام» معمولاً کافی نیست.
باید حداقل این اطلاعات رو داشته باشی:
۱. پروفیل تسمه
اول مشخص کن تسمه:
SPZ
یا
SPA
یا
SPB
هست.
۲. طول تسمه
بعد از پروفیل باید طول مناسب مشخص بشه.
مثلاً ممکنه روی تسمه نوشته باشه:
SPZ 1000
یا:
SPA 1250
یا:
SPB 1500
عدد انتهای کد معمولاً به طول تسمه مربوطه و باید مشخص باشه که طول بر اساس کدام روش اندازهگیری اعلام شده است.
در استانداردهای فنی، Ld یا Datum Length یکی از مبناهای مهم اندازهگیری طول تسمه است.
۳. تعداد تسمه
اگر دستگاه از چند تسمه به صورت موازی استفاده میکنه، بهتره تسمهها از نظر طول و مشخصات با هم هماهنگ باشن.
۴. شرایط کاری
اگر دستگاه:
- دائم کاره
- بار سنگین داره
- دمای بالایی داره
- در محیط پر از گردوغبار کار میکنه
- یا تحت فشار زیادیه
این موارد موقع انتخاب تسمه مهم میشن.
چطور بفهمیم تسمه دستگاه SPZ است یا SPA یا SPB؟
بهترین حالت اینه که کد روی تسمه قبلی رو بخونی.
مثلاً اگر روی تسمه نوشته:
SPZ 1250
احتمالاً با یک تسمه SPZ با طول مشخص طرف هستی.
اگر نوشته:
SPA 1500
پروفیل SPA هست.
اگر:
SPB 1800
باشه، پروفیل SPB محسوب میشه.
اما اگر نوشته تسمه پاک شده یا کد قابل خوندن نیست، بهتره فقط با اندازهگیری عرض تسمه تصمیم نگیری.
چون برای انتخاب دقیق باید مقطع تسمه و شیار پولی با هم بررسی بشن.
طول تسمه SPZ، SPA و SPB چه فرقی دارد؟
هر سه پروفیل در طولهای مختلف تولید میشن.
اما دامنه طولهای استاندارد برای هر پروفیل یکسان نیست.
برای نمونه، در کاتالوگهای فنی Optibelt برای SPZ، SPA و SPB طولهای استاندارد متفاوتی ارائه شده است.
پس اینکه بگی:
«تسمه 1500 میخوام»
بهتنهایی کافی نیست.
چون ممکنه چند پروفیل مختلف در طولهای مشابه وجود داشته باشن.
مثلاً:
SPZ 1500
با
SPA 1500
با
SPB 1500
سه تسمه متفاوت هستن.
عدد 1500 بهتنهایی مشخص نمیکنه کدوم تسمه مناسبه.
کدام تسمه برای دستگاه من مناسب است؟
اگر بخوای خیلی ساده دستهبندی کنیم:
SPZ مناسبتر است وقتی:
- فضای نصب محدودتره
- توان انتقالی پایینتر یا متوسطه
- پولی کوچکتره
- دستگاه سبکتره
SPA مناسبتر است وقتی:
- توان متوسط موردنیازه
- سیستم انتقال قدرت عمومی و صنعتی داری
- دستگاه با بار متوسط کار میکنه
- فضای نصب متوسطه
SPB مناسبتر است وقتی:
- توان انتقال قدرت بالاتره
- بار کاری سنگینه
- دستگاه صنعتیتره
- نیاز به ظرفیت انتقال نیرو بالاتری داری
البته انتخاب نهایی باید بر اساس مشخصات خود دستگاه و طراحی سیستم انتقال نیرو انجام بشه، نه فقط این دستهبندی کلی.
تسمه SPZ، SPA یا SPB؛ کدام عمر بیشتری دارد؟
باز هم نمیشه گفت:
«SPB چون بزرگتره پس حتماً عمر بیشتری داره.»
عمر تسمه به عوامل زیادی بستگی داره.
حتی یک تسمه SPB اگر روی پولی نامناسب نصب بشه یا کشش درستی نداشته باشه، ممکنه خیلی زود خراب بشه.
از طرف دیگه، یک تسمه SPZ که برای سیستم درست انتخاب شده و شرایط نصب مناسبی داره، میتونه عملکرد کاملاً مناسبی داشته باشه.
عوامل مهم در عمر تسمه:
- کیفیت ساخت
- انتخاب درست پروفیل
- کشش صحیح
- همراستایی پولیها
- وضعیت شیار پولی
- دمای محیط
- آلودگی و روغن
- بار دستگاه
- سرعت دوران
اشتباهات رایج هنگام خرید تسمه SPZ و SPA و SPB
اشتباه اول: فقط اندازه طول را بررسی کنیم
مثلاً:
«تسمه 1000 میخوام.»
ولی مشخص نیست SPZ هست یا SPA یا SPB.
این اطلاعات ناقصه.
اشتباه دوم: SPZ و Z را یکی بدانیم
این دو پروفیل یکی نیستن.
اشتباه سوم: SPA و A را جای هم استفاده کنیم
شباهت اسمی یا ابعادی به معنی سازگاری مستقیم نیست.
اشتباه چهارم: تسمه بزرگتر را همیشه بهتر بدانیم
تسمه باید با سیستم انتقال نیرو هماهنگ باشه.
اشتباه پنجم: پولی را نادیده بگیریم
حتی بهترین تسمه دنیا هم اگر روی پولی نامناسب یا فرسوده نصب بشه، عملکرد خوبی نخواهد داشت.

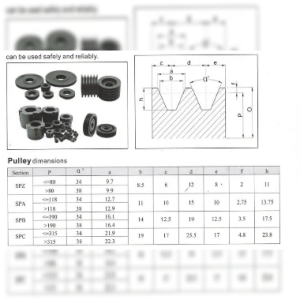

چرا شیار پولی برای تسمه SPZ، SPA و SPB مهم است؟
هر پروفیل تسمه برای یک هندسه مشخص شیار طراحی شده.
مثلاً مشخصات شیار پولی SPZ با SPA و SPB فرق داره. این تفاوتها شامل عرض شیار، عمق و ابعاد هندسی مربوط به قرارگیری تسمه میشه.
به همین دلیل:
تسمه SPZ + پولی SPZ
یک ترکیب صحیح محسوب میشه.
ولی اینکه:
تسمه SPZ + پولی SPA
را صرفاً به خاطر نزدیک بودن ابعاد امتحان کنیم، کار درستی نیست.
اگر تسمه درست داخل شیار قرار نگیره، هم انتقال نیرو دچار مشکل میشه و هم سایش تسمه و پولی افزایش پیدا میکنه.
قیمت تسمه SPZ، SPA و SPB به چه چیزهایی بستگی دارد؟
قیمت تسمه صنعتی فقط به اسم SPZ یا SPA یا SPB بستگی نداره.
عوامل مختلفی روی قیمت اثر دارن:
- پروفیل تسمه
- طول تسمه
- برند
- کیفیت مواد اولیه
- ساختار داخلی تسمه
- تعداد تسمه
- ایرانی یا وارداتی بودن
- شرایط بازار
- خرید تکی یا عمده
برای همین اگر دنبال قیمت تسمه SPZ، قیمت تسمه SPA یا قیمت تسمه SPB هستی، بهتره کد کامل تسمه رو داشته باشی.
مثلاً:
SPZ 1000
خیلی دقیقتر از اینه که فقط بگی:
«تسمه SPZ میخوام.»
خرید تسمه SPZ، SPA و SPB از ایران تسمه
اگر برای دستگاهت دنبال تسمه SPZ، SPA یا SPB هستی و نمیدونی دقیقاً کدوم مدل باید بخری، قبل از سفارش مشخصات تسمه قبلی یا دستگاه رو بررسی کن.
ایران تسمه انواع تسمههای صنعتی و انتقال نیرو رو به صورت تکی و عمده و بدون واسطه از بازار تهران عرضه میکنه.
اگر کد تسمه رو داری، میتونی همون کد رو اعلام کنی تا برای انتخاب مدل مناسب راهنمایی بشی.
اگر هم کد روی تسمه مشخص نیست، اطلاعات دستگاه، عکس تسمه یا عکس پولی میتونه برای بررسی دقیقتر کمککننده باشه.
📞 تماس با ایران تسمه: 02133925292
ایران تسمه تلاش میکنه تسمه مناسب دستگاه رو با قیمت رقابتی، کیفیت تضمینشده و بدون واسطه در اختیار مشتریهای تکی و عمده قرار بده.
جمعبندی تفاوت تسمه SPZ و SPA و SPB
اگر بخوای کل مقاله رو در چند خط جمع کنیم:
SPZ کوچکترین پروفیل بین این سه تسمه است و مقطعی حدود 9.7×8 میلیمتر دارد.
SPA یک سایز بزرگتر است و مقطع آن حدود 12.7×10 میلیمتر است.
SPB از SPA بزرگتر است و مقطع آن حدود 16.3×13 میلیمتر است.
در نتیجه:
SPZ → برای سیستمهای کوچکتر و توان پایینتر
SPA → برای کاربردهای عمومی و توان متوسط
SPB → برای سیستمهای صنعتیتر و انتقال توان بالاتر
اما این به معنی جایگزینی این تسمهها با یکدیگر نیست.
موقع خرید باید پروفیل + طول + پولی + شرایط کاری + توان دستگاه با هم بررسی بشن.
سوالات متداول درباره تسمه SPZ، SPA و SPB
تفاوت اصلی تسمه SPZ و SPA چیست؟
مهمترین تفاوت، اندازه مقطع و ظرفیت انتقال نیرو است. SPZ حدود 9.7×8 میلیمتر و SPA حدود 12.7×10 میلیمتر است؛ بنابراین SPA مقطع بزرگتری دارد.
تفاوت تسمه SPA و SPB چیست؟
SPB از SPA بزرگتر است. مقطع SPA حدود 12.7×10 و SPB حدود 16.3×13 میلیمتر است. در نتیجه SPB برای سیستمهای انتقال قدرت بالاتر طراحی میشود.
آیا SPZ و SPA قابل جایگزینی هستند؟
خیر. این دو پروفیل متفاوت هستند و باید با شیار پولی مناسب خودشان استفاده شوند.
آیا تسمه SPB از SPZ بهتر است؟
نه لزوماً. SPB برای ظرفیت انتقال نیروی بالاتر طراحی شده، اما تسمه مناسب باید بر اساس طراحی دستگاه انتخاب شود.
SPZ، SPA و SPB چه نوع تسمههایی هستند؟
هر سه از خانواده تسمههای V باریک یا Narrow V-Belt هستند و در استانداردهای رایج صنعتی مانند ISO 4184 و DIN 7753 تعریف شدهاند.
از کجا بفهمم تسمه دستگاه من SPZ است یا SPA؟
بهترین راه بررسی کد روی تسمه، مشخصات سازنده دستگاه یا بررسی دقیق مقطع تسمه و شیار پولی است.
برای خرید تسمه SPZ یا SPA چه اطلاعاتی لازم است؟
حداقل پروفیل تسمه و طول آن را باید داشته باشید. اگر کد تسمه مشخص نیست، مدل دستگاه و عکس تسمه و پولی میتواند برای شناسایی کمک کند.
قیمت تسمه SPZ و SPA چقدر است؟
قیمت به پروفیل، طول، برند، کیفیت، موجودی بازار و تعداد خرید بستگی دارد. برای دریافت قیمت روز و موجودی میتوانید با ایران تسمه به شماره 02133925292 تماس بگیرید.
- اشتراک گذاری:
دسته بندی نوشته ها
تازه ترین نوشته ها
- دیدگاه ها
